Каретка – важный узел велосипеда, который обеспечивает вращение шатуна и педалей. От ее качества зависит плавность хода, эффективность педалирования и долговечность компонентов. Сегодня существует два основных типа кареток: картриджные и разборные (на подшипниках). В этой статье мы рассмотрим, что это такое, каковы их особенности и как выбрать подходящую модель для вашего велосипеда.
Что такое велосипедная каретка?
Каретка – это механизм, расположенный в кареточном узле рамы и соединяющий шатуны с рамой велосипеда. Она состоит из:
- Осевого вала (оси) – деталь, на которую крепятся шатуны.
- Подшипников – обеспечивают плавное вращение.
- Корпуса (чашек или картриджа) – закрывает подшипники от грязи и влаги.
Каретка оказывает влияние на эффективность педалирования, комфорт и долговечность шатунного узла. Неправильный выбор или износ этого компонента может вызвать люфт, скрипы и другие проблемы.
Картриджная VS разборная каретка: какая разница?
Современные каретки делятся на картриджные (запрессованные) и разборные (с открытыми подшипниками). Купить каретку по хорошей цене можно в нашем интернет-магазине Forover.
Картриджная каретка (или просто картридж)
Это неразборная система, в которой подшипники, ось и корпус объединены в один блок.
✔️ Преимущества:
- Герметичность – защищена от пыли, грязи и влаги.
- Надежность – меньше шансов появления люфта.
- Долговечность – работает без обслуживания на протяжении нескольких лет.
❌ Недостатки:
- Не ремонтируется – при износе меняется полностью.
- Более высокий ценовой диапазон, чем у разборных кареток.
✅ Кому подходит?
Владельцам MTB, городских и шоссейных велосипедов, желающих минимум обслуживания.
Разборная каретка (на подшипниках)
Это классическая конструкция, состоящая из отдельных чашечек и подшипников.
✔️ Преимущества:
- Возможность ремонта – можно заменить только подшипники.
- Доступная цена.
❌ Недостатки:
- Открытая система – требует частого обслуживания.
- Меньшая долговечность из-за попадания грязи.
✅ Кому подходит?
Любителям классических велосипедов, ретро-моделей и тем, кто готов регулярно обслуживать каретку.
На современных велосипедах чаще всего встречаются картриджные каретки. Они более практичны и удобны в использовании, поскольку не требуют сложного обслуживания и легко заменяются в случае поломки.
Однако на некоторых моделях велосипедов, особенно на профессиональных или высококлассных, могут встречаться и открытые каретки. Они могут обеспечить лучшую эффективность и легкость вращения, но требуют более тщательного обслуживания.
Основные виды велосипедных кареток
Картриджные каретки:

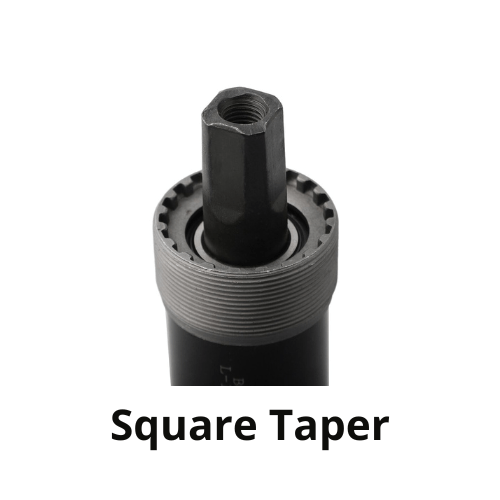

Square Taper (Квадратный вал)
Один из старейших стандартов кареток, широко используемый на бюджетных, городских и туристических велосипедах. Механизм крепления базируется на квадратном конусообразном валу, на который насаживаются шатуны.
✅ Особенности:
- Использует картриджный механизм со встроенными подшипниками.
- Ось имеет четырехгранный конус, удерживающий шатуны.
- Совместим с разными стандартами кареточных узлов (BSA, Italian).
✔️ Преимущества:
- Простота и дешевизна – распространённый стандарт, легко найти замену.
- Высокая ремонтопригодность – доступный инструмент, простой монтаж.
- Надежность – работает долго при правильной установке.
❌ Недостатки:
- Меньшая жесткость по сравнению с современными стандартами.
- Износ крепления шатунов – постоянная установка и снятие разбивает конус.
- Тяжелее шлицевых систем.
🚴♂️ Для кого подходит?
Для городских велосипедов, туринг-байков, старых MTB и бюджетных моделей.

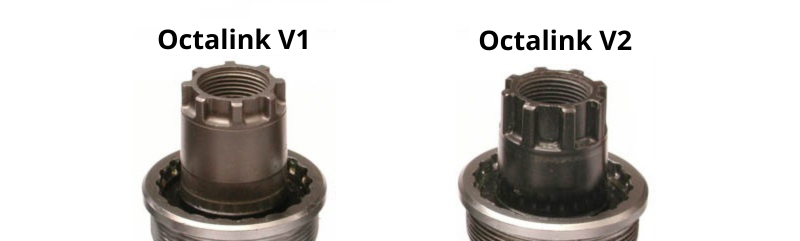

Octalink (v1 та v2)
Разработанный Shimano стандарт, заменивший квадратный вал. Использует 8-шлицевой вал, обеспечивающий лучшее сцепление шатунов и большую жесткость.
✅ Особенности:
- Octalink v1 имеет более длинные шлицы (5 мм) – используется в MTB.
- Octalink v2 имеет более короткие шлицы (3 мм) – для шоссейных велосипедов.
- Обе версии несовместимы между собой.
✔️ Преимущества:
- Лучшая жесткость по сравнению с квадратным валом.
- Быстрый монтаж шатунов.
❌ Недостатки:
- Недостаточно жесткий для профессионального спорта.
- Более слабые подшипники, чем у Hollowtech II.
- Совместимость только с Shimano-шатунами.
🚴♂️ Для кого подходит?
Для шоссейных и MTB велосипедов среднего уровня.

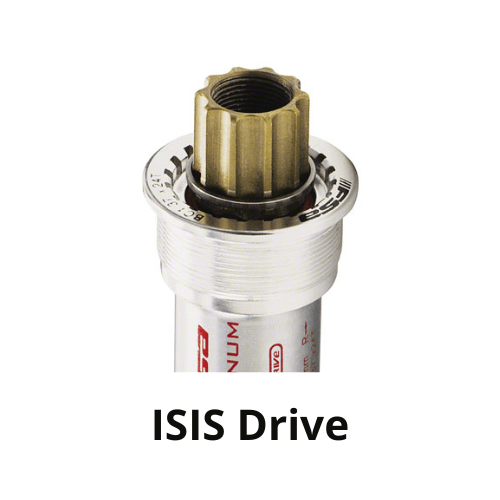

ISIS Drive
Разработан в 1998 году как альтернатива Octalink. Использует 10-шлицевой вал, что улучшает жесткость соединения шатунов.
✅ Особенности:
- Требует специальных шатунов под ISIS Drive.
- Часто встречается в BMX, MTB и фрирайд-байках.
✔️ Преимущества:
- Жестче чем Octalink и квадратный вал.
- Совместим со многими производителями шатунов.
❌ Недостатки:
- Быстрый износ подшипников из-за маленького диаметра.
- Совместимость только с шатунными системами ISIS.
🚴♂️ Для кого подходит?
Для MTB, BMX, даунхила и фрирайда.

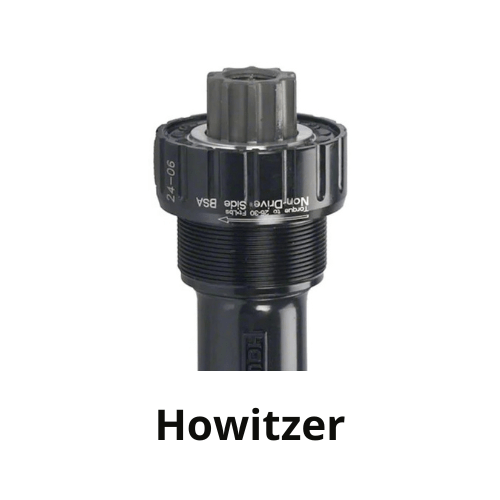

Howitzer (Truvativ Howitzer)
Вариант ISIS Drive, улучшенный компанией Truvativ. Использует внешние подшипники, что увеличивает долговечность.
✅ Особенности:
- Сочетает ISIS-шатуны и наружные чашки каретки.
- Разработан для агрессивного MTB, даунхила и эндуро.
✔️ Преимущества:
- Жестче стандартного ISIS.
- Наружные подшипники дольше служат.
❌ Недостатки:
- Не совместим с другими ISIS-каретками.
- Требует специального инструмента для монтажа.
🚴♂️ Для кого подходит?
Для фрирайда, даунхила и эндуро.

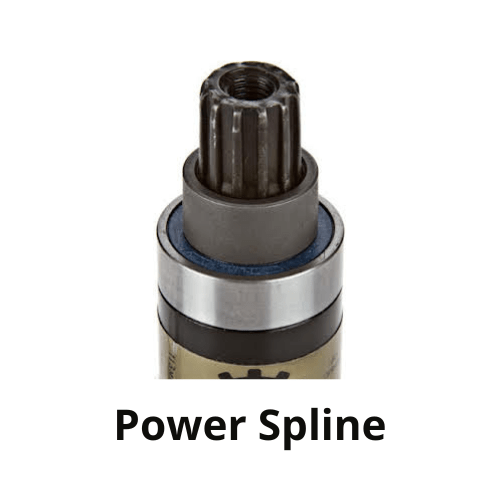

Power Spline
Вариант ISIS Drive от Truvativ, но с 12 шлицами.
✅ Особенности:
- Используется в бюджетных моделях MTB.
- Совместим только с Truvativ Power Spline шатунными системами.
✔️ Преимущества:
- Жестче квадратного вала.
- Простой монтаж.
❌ Недостатки:
- Ограниченная совместимость – работает только с Truvativ.
- Редкий на рынке.
🚴♂️ Для кого подходит?
Для бюджетных MTB, для которых прочность шатунов стоит в приоритете.

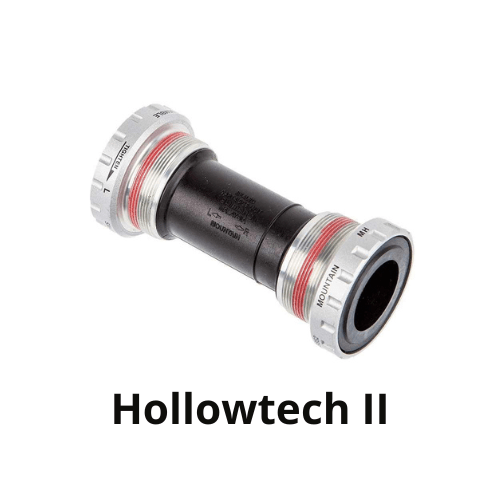

Hollowtech II
Современный стандарт Shimano, использующий внешние подшипники и полую ось шатунов.
✅ Особенности:
- Более легкая и жесткая конструкция по сравнению с картриджами.
- Используется в MTB, шоссейных и гоночных велосипедах.
✔️ Преимущества:
- Легче Octalink и ISIS.
- Более жесткий – улучшает эффективность педалирования.
- Более крепкий – хорошо выдерживает нагрузку.
❌ Недостатки:
- Дороже картриджных вариантов.
- Требуется специальный ключ для монтажа.
- Наружные подшипники могут быстрее изнашиваться в грязи.
🚴♂️ Для кого подходит?
Для MTB, шоссе, велогонок, туринга.
Таблица сравнения стандартов
| Параметр | Square Taper | Octalink | ISIS | Howitzer | Power Spline | Hollowtech II |
|---|---|---|---|---|---|---|
| Вес | Тяжелый | Легче квадрата | Легче квадрата | Легче ISIS | Легче квадрата | Самый легкий |
| Жесткость | Низкая | Выше | Выше | Высокая | Выше | Самая высокая |
| Долговечность | Высокая | Средняя | Низкая | Высокая | Средняя | Высокая |
| Обслуживание | Минимальное | Минимальное | Частое | Минимальное | Минимальное | Минимальное, но нужен спецключ |
| Цена | Низкая | Средняя | Средняя | Высокая | Средняя | Высокая |
| Кому подходит | Бюджетные, городские | MTB, шоссе | MTB, BMX | Фрирайд, даунхилл | Бюджетные, MTB | MTB, шоссе, гонки |
Press-Fit (каретки без резьбы)
✅ BB86, BB90, BB92 – стандарт для карбоновых рам, подшипники запрессованы прямо в кареточный узел.
✅ PF30, BB30 – используется в шоссейных и горных велосипедах.
Разборные каретки (на резьбе)
✅ BSA (английская резьба) – самый распространенный стандарт для MTB и шоссе.
✅ Italian (итальянская резьба) – редкий стандарт, преимущественно для ретро-шоссейников.
Как выбрать велосипедную каретку?
1. Прежде всего, определите, какой тип каретки подходит именно вашему велосипеду. Как мы уже говорили, есть картриджные и открытые каретки. Картриджные каретки более просты в установке и обслуживании, поэтому они часто встречаются на современных велосипедах.
2. Размер каретки. Зависит от ширины кареточного узла велосипедной рамы и длины оси каретки.
Длина оси и ширина каретки:
- MTB каретки обычно имеют ширину 68–73 мм.
- Шоссейные модели – 68 мм.
- Ось подбирается в соответствии с конструкцией шатунов.
3. Проверьте тип крепления шатунов:
- Если у вас квадратные шатуны, вам нужна каретка Square Taper.
- Если у вас Shimano Hollowtech II, подбирайте каретку под этот стандарт.
- Если у вас SRAM DUB – необходима каретка, совместимая с этим стандартом.
4. Определите стандарт кареточного узла:
- BSA (английская резьба) – стандарт для большинства велосипедов.
- Press-Fit (BB86, BB92, PF30, BB30) – запрессовываемые в раму каретки без резьбы.
5. Качество материалов. Выбирайте каретки, изготовленные из качественных материалов, таких как алюминий или сталь. Качественные материалы обеспечат долговечность и надежность работы каретки.
Как определить нужную длину каретки?
- Обратитесь к документации велосипеда:
Лучший способ узнать точную длину оси каретки, подходящей вашему велосипеду, – это обратиться к документации производителя. Там должна быть указана информация. - Осмотрите старую каретку:

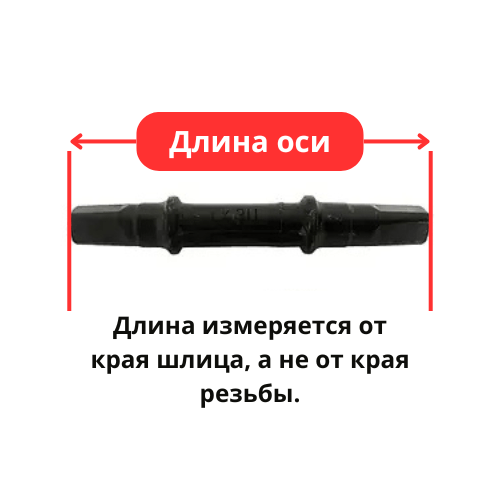

Если вы заменяете старую каретку, на ней может быть маркировка с длиной оси. Обычно это число в миллиметрах, например "118 мм" или "122,5 мм". - Измерьте длину оси.

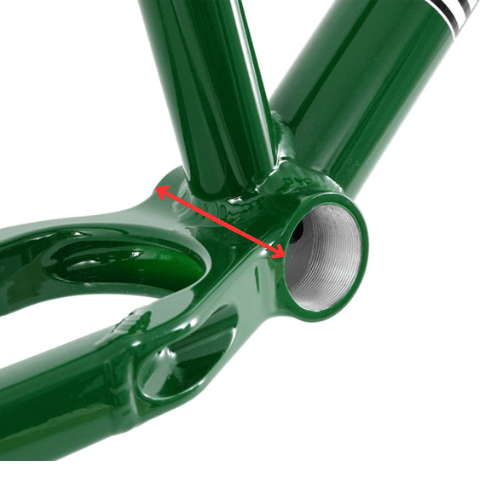

- Измерьте ширину кареточного узла рамы:
Ширина кареточного узла рамы также оказывает влияние на выбор длины оси каретки. Обычно она составляет 68 мм для большинства велосипедов, но может быть и другой. Измерьте ширину узла с помощью штангенциркуля или линейки.
Уход и обслуживание каретки
✔️ Картриджные каретки не нуждаются в частом обслуживании, достаточно заменить при износе.
✔️ Разборные каретки необходимо регулярно разбирать, чистить и смазывать подшипники.
✔️ Press-Fit каретки иногда могут скрипеть – в таком случае следует проверить посадку подшипников.
Почему каретка может скрипеть?
Основные причины:
- Неправильная затяжка шатунов.
- Износ подшипников.
- Грязь или отсутствие смазки на посадочных местах.
Вывод
Выбор велосипедной каретки зависит от стандарта вашей рамы, типа шатунов и стиля катания. Если вы хотите минимум обслуживания – выбирайте картриджные каретки, если важна ремонтопригодность – разборные. Перед покупкой проверяйте совместимость каретки с велосипедом, чтобы избежать проблем с установкой.
