Каретка – це важливий вузол велосипеда, який забезпечує обертання шатуна та педалей. Від її якості залежить плавність ходу, ефективність педалювання та довговічність компонентів. Сьогодні існує два основні типи кареток: картриджні та розбірні (на підшипниках). У цій статті ми розглянемо, що це таке, які їхні особливості та як вибрати відповідну модель для вашого велосипеда.
Що таке велосипедна каретка?
Каретка – це механізм, який розташований у кареточному вузлі рами та з'єднує шатуни з рамою велосипеда. Вона складається з:
- Осьового валу (вісі) – деталь, на яку кріпляться шатуни.
- Підшипників – забезпечують плавне обертання.
- Корпусу (чашок або картриджа) – закриває підшипники від бруду та вологи.
Каретка впливає на ефективність педалювання, комфорт і довговічність шатунного вузла. Неправильний вибір або зношення цього компонента може викликати люфт, скрипи та інші проблеми.
Картриджна VS розбірна каретка: яка різниця?
Сучасні каретки поділяють на картриджні (запресовані) та розбірні (з відкритими підшипниками). Купити каретку за гарною ціною можна в нашому інтернет-магазині Forover.
Картриджна каретка (або просто картридж)
Це нерозбірна система, у якій підшипники, вісь та корпус об’єднані в єдиний блок.
✔️ Переваги:
- Герметичність – захищена від пилу, бруду та вологи.
- Надійність – менше шансів виникнення люфту.
- Довговічність – працює без обслуговування протягом кількох років.
❌ Недоліки:
- Не ремонтується – при зношенні змінюється повністю.
- Вищий ціновий діапазон, ніж у розбірних кареток.
✅ Кому підходить?
Власникам MTB, міських та шосейних велосипедів, які хочуть мінімум обслуговування.
Розбірна каретка (на підшипниках)
Це класична конструкція, що складається з окремих чашок і підшипників.
✔️ Переваги:
- Можливість ремонту – можна замінити лише підшипники.
- Доступна ціна.
❌ Недоліки:
- Відкрита система – вимагає частого обслуговування.
- Менша довговічність через попадання бруду.
✅ Кому підходить?
Любителям класичних велосипедів, ретро-моделей та тим, хто готовий регулярно обслуговувати каретку.
На сучасних велосипедах найчастіше зустрічаються картриджні каретки. Вони є більш практичними та зручними у використанні, оскільки не потребують складного обслуговування та легко замінюються у разі поломки.
Проте, на деяких моделях велосипедів, особливо на професійних або висококласних, можуть зустрічатися і відкриті каретки. Вони можуть забезпечити кращу ефективність та легкість обертання, але потребують більш ретельного обслуговування.
Основні види велосипедних кареток
Картриджні каретки:
Square Taper (Квадратний вал)
Один із найстаріших стандартів кареток, що досі широко використовується на бюджетних, міських і туристичних велосипедах. Механізм кріплення базується на квадратному конусоподібному валу, на який насаджуються шатуни.
✅ Особливості:
- Використовує картриджний механізм із вбудованими підшипниками.
- Вісь має чотиригранний конус, що утримує шатуни.
- Сумісний з різними стандартами кареткових вузлів (BSA, Italian).
✔️ Переваги:
- Простота і дешевизна – поширений стандарт, легко знайти заміну.
- Висока ремонтопридатність – доступний інструмент, простий монтаж.
- Надійність – працює довго при правильному встановленні.
❌ Недоліки:
- Менша жорсткість у порівнянні з сучасними стандартами.
- Зношення кріплення шатунів – постійне встановлення та зняття розбиває конус.
- Важчий за шліцеві системи.
🚴♂️ Для кого підходить?
Для міських велосипедів, туринг-байків, старих MTB та бюджетних моделей.
Octalink (v1 та v2)
Розроблений Shimano стандарт, який замінив квадратний вал. Використовує 8-шліцевий вал, що забезпечує краще зчеплення шатунів і більшу жорсткість.
✅ Особливості:
- Octalink v1 має довші шліци (5 мм) – використовується у MTB.
- Octalink v2 має коротші шліци (3 мм) – для шосейних велосипедів.
- Обидві версії несумісні між собою.
✔️ Переваги:
- Краща жорсткість у порівнянні з квадратним валом.
- Швидший монтаж шатунів.
❌ Недоліки:
- Недостатньо жорсткий для професійного спорту.
- Слабші підшипники, ніж у Hollowtech II.
- Сумісність лише з Shimano-шатунами.
🚴♂️ Для кого підходить?
Для шосейних та MTB велосипедів середнього рівня.
ISIS Drive
Розроблений у 1998 році як альтернатива Octalink. Використовує 10-шліцевий вал, що покращує жорсткість з'єднання шатунів.
✅ Особливості:
- Вимагає спеціальних шатунів під ISIS Drive.
- Часто зустрічається у BMX, MTB та фрірайд-байках.
✔️ Переваги:
- Жорсткіший за Octalink та квадратний вал.
- Сумісний із багатьма виробниками шатунів.
❌ Недоліки:
- Швидкий знос підшипників через маленький діаметр.
- Сумісність тільки з шатунними системами ISIS.
🚴♂️ Для кого підходить?
Для MTB, BMX, даунхілу та фрірайду.
Howitzer (Truvativ Howitzer)
Варіант ISIS Drive, покращений компанією Truvativ. Використовує зовнішні підшипники, що підвищує довговічність.
✅ Особливості:
- Поєднує ISIS-шатуни та зовнішні чашки каретки.
- Розроблений для агресивного MTB, даунхілу та ендуро.
✔️ Переваги:
- Жорсткіший за стандартний ISIS.
- Зовнішні підшипники довше служать.
❌ Недоліки:
- Не сумісний із іншими ISIS-каретками.
- Вимагає спеціального інструменту для монтажу.
🚴♂️ Для кого підходить?
Для фрірайду, даунхілу та ендуро.
Power Spline
Варіант ISIS Drive від Truvativ, але з 12 шліцами.
✅ Особливості:
- Використовується у бюджетних моделях MTB.
- Сумісний тільки із Truvativ Power Spline шатунними системами.
✔️ Переваги:
- Жорсткіший за квадратний вал.
- Простий монтаж.
❌ Недоліки:
- Обмежена сумісність – працює лише з Truvativ.
- Рідкісний на ринку.
🚴♂️ Для кого підходить?
Для бюджетних MTB, які потребують міцності шатунів.
Hollowtech II
Сучасний стандарт Shimano, що використовує зовнішні підшипники та порожнисту вісь шатунів.
✅ Особливості:
- Легша та жорсткіша конструкція порівняно з картриджами.
- Використовується в MTB, шосейних і гоночних велосипедах.
✔️ Переваги:
- Легший за Octalink та ISIS.
- Жорсткіший – покращує ефективність педалювання.
- Міцніший – добре витримує навантаження.
❌ Недоліки:
- Дорожчий за картриджні варіанти.
- Потрібен спеціальний ключ для монтажу.
- Зовнішні підшипники можуть швидше зношуватися у бруді.
🚴♂️ Для кого підходить?
Для MTB, шосе, велогонок, турингу.
Таблиця порівняння стандартів
| Параметр | Square Taper | Octalink | ISIS | Howitzer | Power Spline | Hollowtech II |
|---|---|---|---|---|---|---|
| Вага | Важкий | Легший за квадрат | Легший за квадрат | Легший за ISIS | Легший за квадрат | Найлегший |
| Жорсткість | Низька | Вища | Вища | Висока | Вища | Найвища |
| Довговічність | Висока | Середня | Низька | Висока | Середня | Висока |
| Обслуговування | Мінімальне | Мінімальне | Часте | Мінімальне | Мінімальне | Мінімальне, але потрібен спецключ |
| Ціна | Низька | Середня | Середня | Висока | Середня | Висока |
| Кому підходить | Бюджетні, міські | MTB, шосе | MTB, BMX | Фрірайд, даунхіл | Бюджетні, MTB | MTB, шосе, гонки |
Press-Fit (каретки без різьби)
✅ BB86, BB90, BB92 – стандарт для карбонових рам, підшипники запресовані прямо в кареточний вузол.
✅ PF30, BB30 – використовується у шосейних та гірських велосипедах.
Розбірні каретки (на різьбі)
✅ BSA (англійська різьба) – найпоширеніший стандарт для MTB та шосе.
✅ Italian (італійська різьба) – рідкісний стандарт, переважно для ретро-шосейників.
Як вибрати велосипедну каретку?
1. Перш за все, визначте, який тип каретки підходить саме вашому велосипеду. Як ми вже говорили, існують картриджні та відкриті каретки. Картриджні каретки є більш простими у встановленні та обслуговуванні, тому вони часто зустрічаються на сучасних велосипедах.
2. Розмір каретки. Залежить від ширини кареточного вузла рами велосипеда та довжини осі каретки.
Довжина осі та ширина каретки:
- MTB каретки зазвичай мають ширину 68–73 мм.
- Шосейні моделі – 68 мм.
- Вісь підбирається відповідно до конструкції шатунів.
3. Перевірте тип кріплення шатунів:
- Якщо у вас квадратні шатуни – вам потрібна каретка Square Taper.
- Якщо у вас Shimano Hollowtech II – підбирайте каретку під цей стандарт.
- Якщо у вас SRAM DUB – необхідна сумісна каретка під цей стандарт.
4. Визначте стандарт кареточного вузла:
- BSA (англійська різьба) – стандарт для більшості велосипедів.
- Press-Fit (BB86, BB92, PF30, BB30) – каретки без різьби, що запресовуються в раму.
5. Якість матеріалів. Обирайте каретки, виготовлені з якісних матеріалів, таких як алюміній або стальЯкісні матеріали забезпечать довговічність та надійність роботи каретки.
Як визначити потрібну довжину каретки?
- Зверніться до документації велосипеда:
Найкращий спосіб дізнатися точну довжину осі каретки, яка підходить вашому велосипеду, - це звернутися до документації виробника. Там має бути вказана ця інформація. - Огляньте стару каретку:

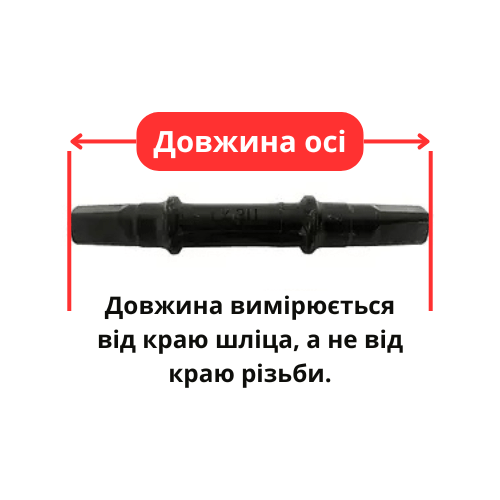

Якщо ви замінюєте стару каретку, на ній може бути маркування з довжиною осі. Зазвичай це число в міліметрах, наприклад, "118 мм" або "122,5 мм". - Виміряйте довжину осі.
- Виміряйте ширину кареточного вузла рами:
Ширина кареточного вузла рами також впливає на вибір довжини осі каретки. Зазвичай вона становить 68 мм для більшості велосипедів, але може бути й іншою. Виміряйте ширину вузла за допомогою штангенциркуля або лінійки.
Догляд та обслуговування каретки
✔️ Картриджні каретки не потребують частого обслуговування, достатньо замінити при зносі.
✔️ Розбірні каретки необхідно регулярно розбирати, чистити та змащувати підшипники.
✔️ Press-Fit каретки іноді можуть скрипіти – у такому разі варто перевірити посадку підшипників.
Чому каретка може скрипіти?
Основні причини:
- Неправильне затягування шатунів.
- Зношення підшипників.
- Бруд або відсутність мастила на посадкових місцях.
Висновок
Вибір велосипедної каретки залежить від стандарту вашої рами, типу шатунів та стилю катання. Якщо ви хочете мінімум обслуговування – обирайте картриджні каретки, якщо важлива ремонтопридатність – розбірні. Перед покупкою перевіряйте сумісність каретки з велосипедом, щоб уникнути проблем із встановленням.
