Шатун – это рычаг, передающий усилие от педалей к цепи. На этот элемент приходится наибольшая нагрузка, поэтому рано или поздно возникает необходимость снять шатун для смазки, ремонта или замены.

Типы шатунов

Есть два основных варианта:

  • разборный тип, в котором можно заменить только звездочки;
  • неразборный тип, где необходимо менять всю систему;

Также системы шатунов различаются методом монтажа на ось. Давайте рассмотрим самые популярные среди них.

Клиновидный штифт

Встречается почти во всех советских велосипедах, а также в дешевых моделях. Шатун устанавливается на ось каретки с усеченной цилиндрической секцией, в которую вставляется металлический штифт. Такой стандарт считается устаревшим и некачественным, поскольку постоянно разбалтывается.

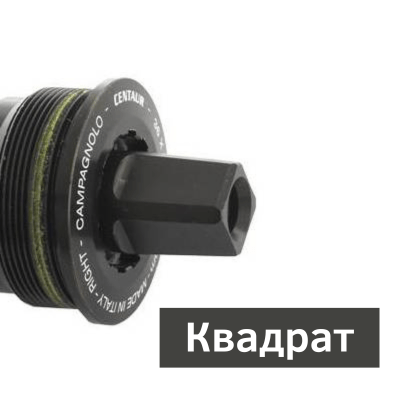

Под квадрат

Данный стандарт пришел на замену клиновидному и используется в современных моделях низкой и средней стоимости. Ось каретки имеет посадочное место в виде квадрата, а шатун – подходящее под ее отверстие. Фиксируются винтом.
Преимущество в цене, достаточной надежности, прочности соединения и простоте в эксплуатации.

Шлицевые соединения

Принцип монтажа такой же, как и в предыдущем варианте, но посадочное место имеет более сложную квадратную форму. Причем форма разработана таким образом, чтобы выдерживать высокие нагрузки. Такое соединение является очень прочным и долговечным.
Наиболее популярные представители таких соединений - Octalink от компании Shimano и ISIS от компании Race Face.

Интегрированные системы

Данный тип отличается от других систем наличием в своем составе вала каретки, который впрессовывается в один из шатунов.
Преимущества – высокая жесткость, лучшая эффективность езды, но есть и недостатки – имеют высокую цену и быстро изнашиваются.

Как снять шатуны с велосипеда?

Умение снимать шатун для велосипеда понадобится при очистке, ремонте или замене шатуна, а также для получения свободного доступа к каретке.

Для этой процедуры вам понадобится:

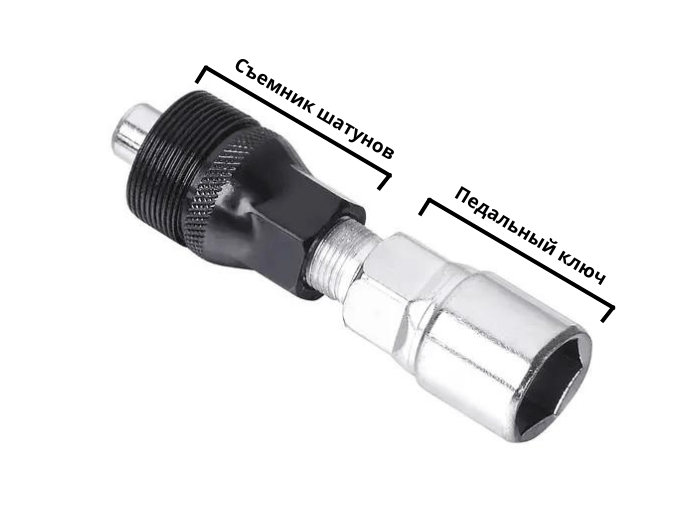

  • съемник шатуна;
  • шестигранник на 8 мм или головка ключа на 14 мм (в зависимости от того, какой тип болта на шатуне);
  • WD-40 - облегчит демонтаж, особенно если детали прикипели;

Инструкция по демонтажу шатуна:

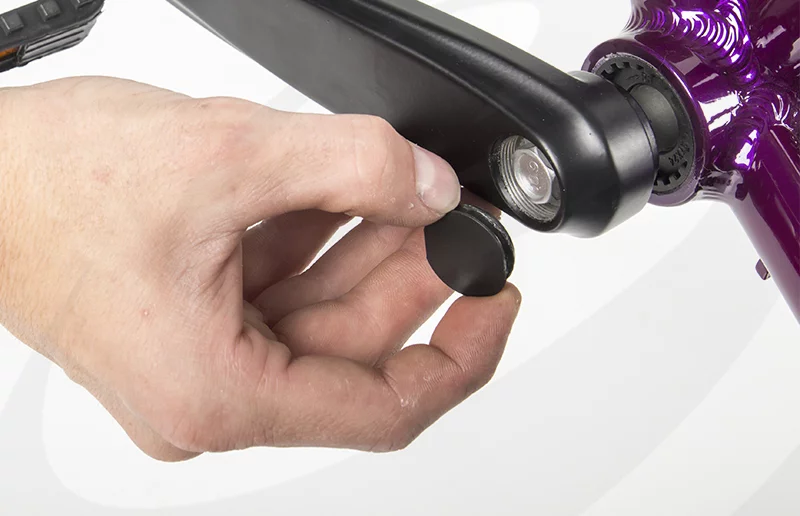

  1. Сперва необходимо снять пластиковую заглушку. Сделать это можно пальцами или с помощью отвертки.

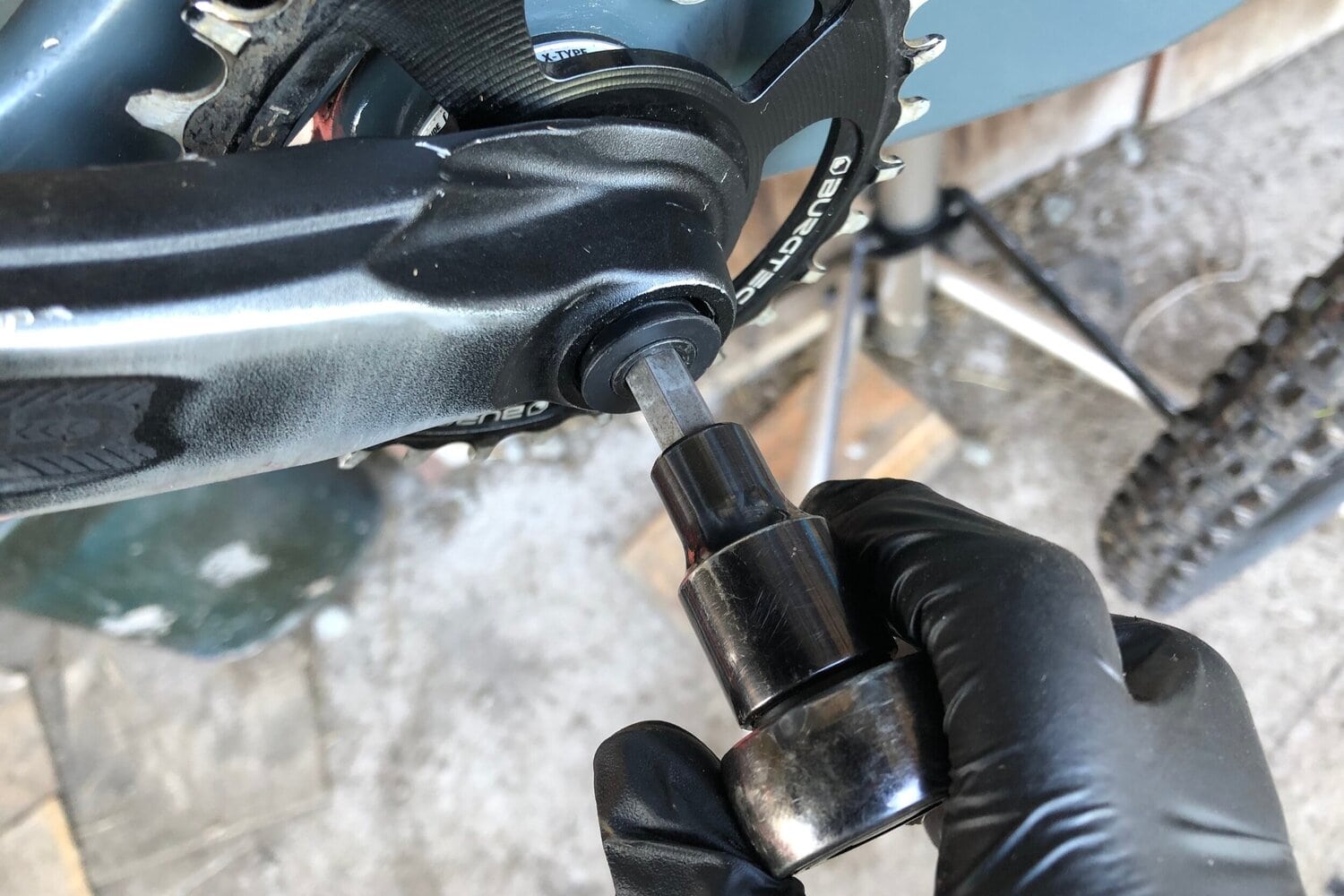

  2. Откручиваем болт шестигранником или ключом и вынимаем его.



  3. Очищаем резьбу от грязи и песка.
  4. Смазываем место соединения вала с шатуном маслом WD-40 (или другим, которому вы доверяете).

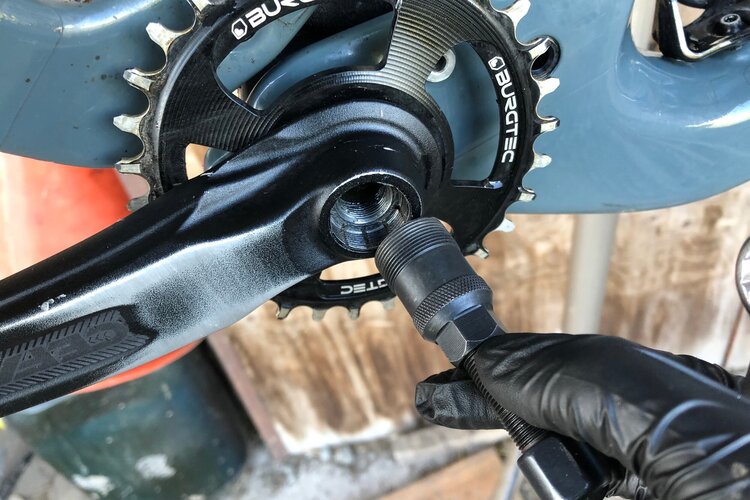

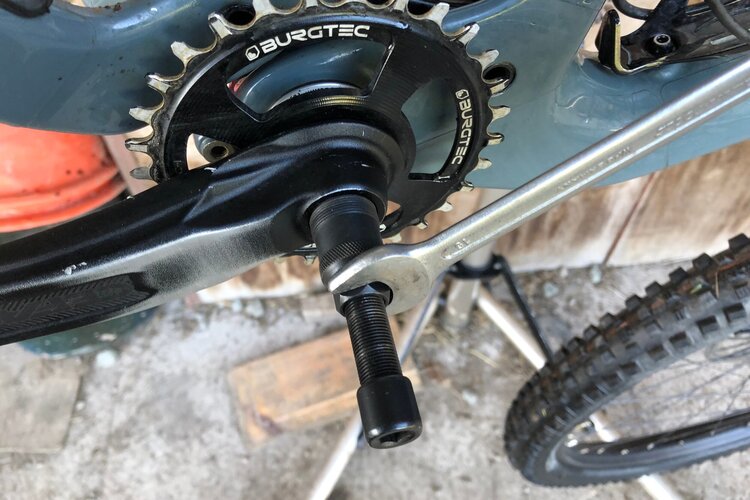

  5. Аккуратно, ориентируясь на резьбу, вкручиваем съемник шатунов до упора.

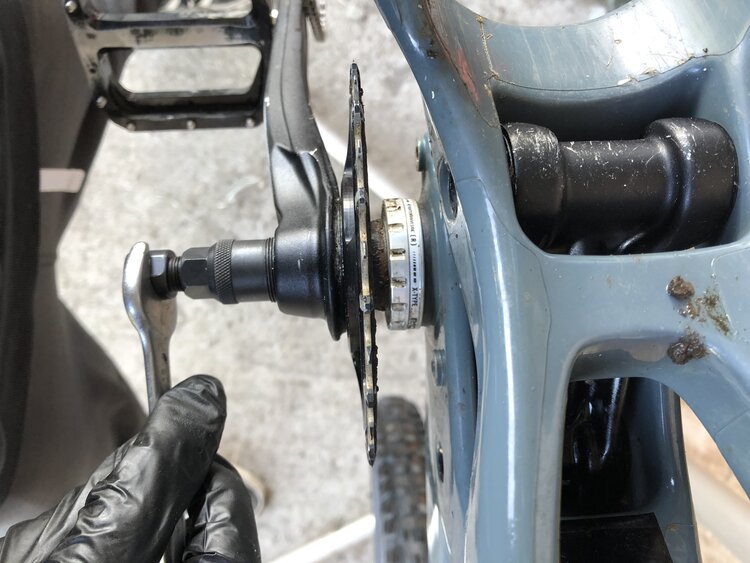

  6. Закручиваем болт съемника, выдавливая шатун из вала. Может потребоваться небольшое усилие, но важно не переусердствовать, потому что можно сорвать резьбу. Именно для этого момента важно было хорошо смазать соединение.

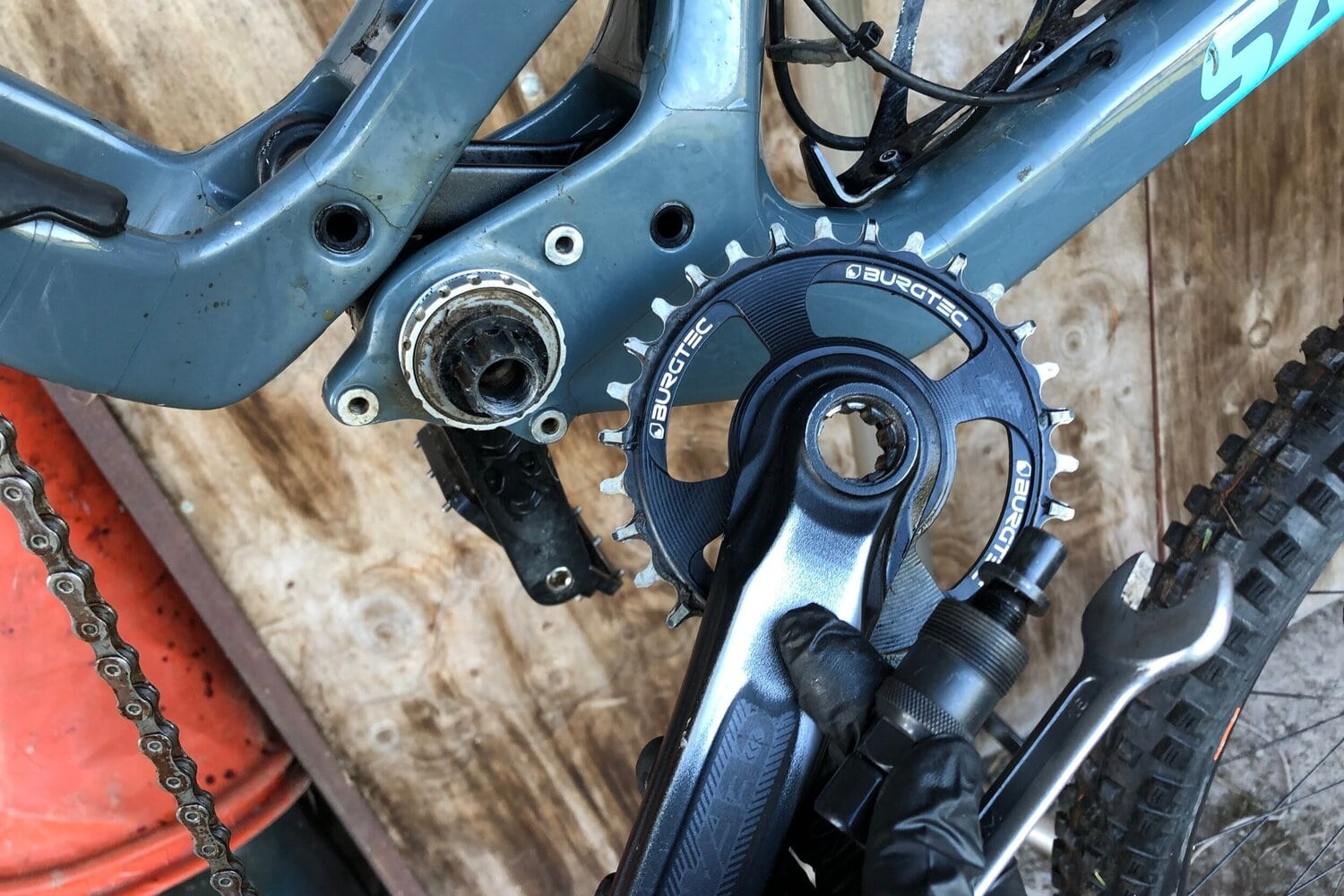

  7. Снимаем правую часть со звездочками.



  8. Для левой части применяем аналогичные шаги.

Как установить шатуны на велосипеде?

Если вам удалось снять штаун без приключений, то вы точно сможете установить его назад – это более простой процесс, состоящий лишь из нескольких основных шагов:

  1. Перед установкой хорошо очищаем детали и смазываем их смазкой. Этот шаг очень важен, поскольку облегчает установку и будущую съемку шатуна, а также профилактирует скрипы "в районе каретки".
  2. Ровно насаживаем шатун до упора.
  3. Крепко затягиваем фиксирующий болт.
  4. Возвращаем пластиковую заглушку на место.

Как снять шатун без съемника?

Бывает, что нужных инструментов нет под рукой или просто не хочется тратить время и деньги на покупку. Для таких случаев есть два доступных метода демонтажа:

  1. Снимаем пластиковую заглушку, откручиваем болт, обильно смазываем соединение маслом WD-40 или другим, которое вам больше нравится. Далее достаточно проехать несколько метров до возникновения люфта, после чего можно пробовать снимать шатуны.
  2. Если вы хотите заменить старые шатуны на новые, то можно воспользоваться этим способом. Снимаем заглушку, откручиваем болт, осторожно с внутренней стороны от каретки наносим точечные удары молотком по шатуну.

Важно отметить, что эти методы могут причинить вред другим деталям велосипеда, а также отнимают много времени и сил. Поэтому рекомендуем приобрести хороший съемник для шатунов, чтобы быстро и безопасно для велосипеда провести процедуру съема и установки.
