Шатун - це важіль, який передає зусилля від педалей до ланцюга. На цей елемент припадає чи не найбільше навантаження, тому рано чи пізно виникає необхідність зняти шатун для змащення, ремонту чи заміни.
Типи шатунів
Є два основних різновиди:
- розбірний тип, в якому можна замінити лише зірочки;
- нерозбірний тип, де потрібно міняти усю систему;
Також системи шатунів розрізняються способом монтажа на вісь. Давайте далі розглянемо найбільш популярні.
Клиноподібний штифт
Зустрічається майже в усіх радянських велосипедах, а також в дешевих моделях. Шатун встановлюється на вісь каретки з усіченою циліндричною секцією, в яку вставляється металевий штифт. Такий стандарт вважається застарілим і неякісним, оскільки постійно розбовтується.
Під квадрат
Даний стандарт прийшов на заміну клиноподібному і використовується в сучасних моделях низької і середньої вартості. Вісь каретки має посадкове місце у вигляді квадрата, а шатун - відповідний під її отвір. Фіксуються гвинтом.
Перевага в ціні, достатній надійності, міцності з'єднання та простоті в експлуатації.
Шліцеві з'єднання
Принцип монтажу такий самий, як і в попередньому варіанті, але посадкове місце має складнішу за квадрат форму. При чому форма розроблена таким чином, щоб витримувати високі навантаження. Таке з'єднання є дуже міцним та довговічним.
Найбільш популярними представниками таких з'єднань є Octalink від компанії Shimano та ISIS від компанії Race Face.
Інтегровані системи
Даний тип відрізняється від інших систем наявністю в своєму складі валу каретки, що впресовується в один із шатунів.
Переваги - висока жорсткість, краща ефективність їзди, але є і недоліки - мають високу ціну та швидко зношуються.
Як зняти шатуни з велосипеда?
Вміння знімати шатун для велосипеда знадобиться під час очистки, ремонту чи заміни шатуна, а також для отримання вільного доступу до каретки.
Для цієї процедури вам знадобиться:

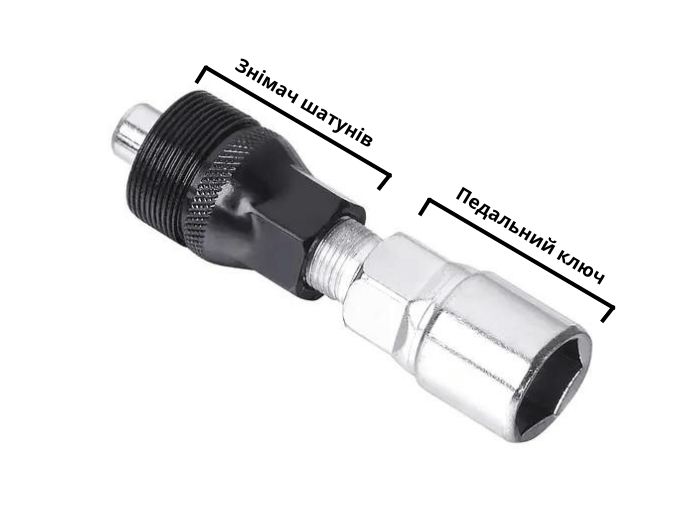

- знімач шатуна;
- шестигранник на 8 мм чи головка ключа на 14 мм (в залежності від того, який тип болта на шатуні);
- WD-40 - полегшить демонтаж, особливо якщо деталі прикипіли;
Інструкція з демонтажу шатуна:
- Спершу необхідно зняти пластикову заглушку. Зробити це можна пальцями чи за допомогою викрутки.
- Відкручуємо болт шестигранником чи ключем і виймаємо його.
- Очищуємо різьблення від бруду та піску.
- Змащуємо місце з'єднання вала з шатуном маслом WD-40 (або іншим, якому ви довіряєте).
- Акуратно, орієнтуючись на різьблення, вкручуємо знімач шатунів до упору.
- Закручуємо болт знімача, видавлюючи шатун з валу. Може знадобитись невелике зусилля, але важливо не перестаратися, бо можна зірвати різьбу. Саме для цього моменту важливо було гарно змастити з'єднання.
- Знімаємо праву частину з зірочками.
- Для лівої частини застосовуємо аналогічні кроки.
Як встановити шатуни на велосипеді?
Якщо вам вдалось зняти штаун без пригод, то ви точно зможете встановити його назад - це більш простий процес, що складається лише з декількох основних кроків:
- Перед установкою добре очищуємо деталі і змащуємо їх мастилом. Цей крок є дуже важливим, оскільки полегшує установку і майбутнє знімання шатуна, а також профілактує скрипи "в районі каретки".
- Рівно насаджуємо шатун до упора.
- Міцно затягуємо фіксуючий болт.
- Повертаємо пластикову заглушку на місце.
Як зняти шатун без знімача?
Трапляється, що потрібних інструментів немає під рукою в необхідний момент або просто не хочеться витрачати час і кошти на купівлю. Для таких випадків є два доступних методи демонтажу:
- Знімаємо пластикову заглушку, відкручуємо болт, рясно змащуємо з'єднання маслом WD-40 або іншим, яке вам більше подобається. Далі достатньо проїхатись кількасот метрів до виникнення люфту, після чого можна пробувати знімати шатуни.
- Якщо ви хочете замінити старі шатуни на нові, то можна скористатись цим способом. Знімаємо заглушку, відкручуємо болт, обережно з внутрішньої сторони від каретки наносимо точкові удари молотком по шатуну.
Важливо зазначити, що ці методи можуть нанести шкоду іншим деталям велосипеда, а також віднімають багато часу та сил. Тож радимо придбати гарний знімач для шатунів, щоб швидко і безпечно для велосипеда провести процедуру знімання і установки.
